Ⅰ.Algemene introductie
LPTB-X30 is ontworpen voor de FTTH-toepassing en wordt veel gebruikt in telecommunicatienetwerken, CATV-netwerken, datacommunicatienetwerken, lokale netwerken.
Ⅱ.Kenmerken
1. Compact ontwerp (afmeting: 240 mm × 210 mm × 55 mm)
2. Scharnierende structuur
3. Perfecte afdichting
4. Materiaal: slagvast kunststof
5. Zeer slagvast en UV-bestendig thermoplast voor een lange levensduur
6. Gemakkelijk te installeren
7. Kan opnieuw worden geopend en opnieuw worden gebruikt
8. Geschikt voor wandmontage en paalmontage
Ⅲ.Specificatie
Afmetingen （mm） | 240×210×55 | Maximale capaciteit (enkele kern) | 8cores |
Gewicht （g) | 602 | Afdichtingsmethode | mechanisch |
Aantallen ingangen | 3 poorten (voor optische vezelkabel) + 8 poorten (voor drop-kabels） | Omgevingstemperatuur | -40℃~ +65℃ |
Diameter van geschikte kabel (mm) | Max. 12 | ||
Beschermingsklasse | IP65 | PLC-splitser | 1×8 |
Ⅳ.Kit Inhoud
Ⅴ.Installatie instructie
1. Voorbereiding van de voorbewerking
1.1 Controleer vóór installatie het type aansluitdoos, het kabelitem en alle componenten
1.2Houd alle componenten droog en schoon voor installatie.
1.3Houd de werkomgeving schoon (droog en stofvrij) en vlak voor installatie.
1.4Bij de installatie moeten standaard instrumenten en gereedschappen worden gebruikt.
2. Werking van optische kabel
2.1 Bepaal de te zagen lengte (ongeveer 100 cm), enstrippen lengte.
2.2 Snijd de versterkte kern, houd de gereserveerde lengte ongeveer 4 cm.
Voorzorgsmaatregel：
① Optische vezel mag niet worden beschadigd.
② Snijd de beschadigde vezel door en strip nieuwe vezel opnieuw als er een ongeluk met&# 39 is.
3. installatieInstructie
3.1 Installeer de adapter op de plaat en draai de bevestigingsschroef vast (Figuur 1), en verwijder de schroef in de splitsingsbak
3.2 Plaats de optische splitter in de groef en maak verbinding met de adapters.
(Figuur 4,5)

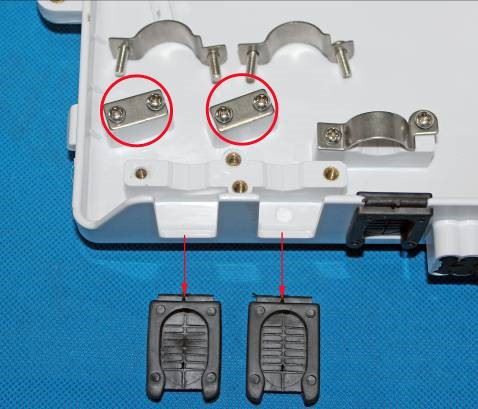

3.3 Ontspan de schroef van de versterkte kern en verwijder de bevestigingsklem.

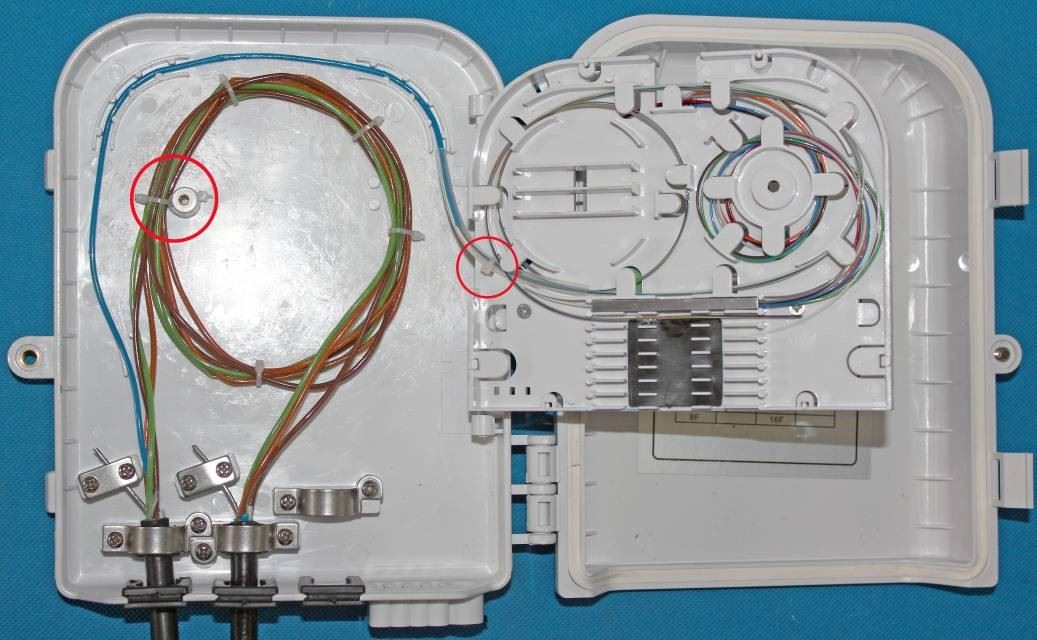

3.4 Leid de gestripte kabel in de aansluitdoos en bescherm de vezelkabel met de schuimstrip. Zet de kabel vast met de bevestigingsklem,bind aramidegaren rond de versterkte kernschroef en draai vervolgens de bevestigingsschroef vast. (Figuur 7)
3.5 Rol de ongesneden optische vezel op
Rol de ongesneden optische vezel op de bodem op ten minste radium meer dan 30 mm., Bind de vezels stevig vast met de nylon banden.
3.6 Vezelsplitsing
Er zijn twee manieren om vezels te splitsen.
(1) is dat een van de twaalf vezels lassen met de 1×8 PLC-splitser. Hier gaat het over vezelsplitsingen met de 1×8 PLC-splitser.
(2) is dat vezels direct met pigtails verbinden.
(1) Splits met de 1 × 8 PLC-splitter
①Plaats één optische vezel uit twaalf vezels in de lasbeschermingsbuis
Verdeel het met een 1 × 8 PLC-splitter en plaats de buizen die door hitte waren gekrompen in een groef.
③Wikkel daarna de extra vezels naar de bodem voor opslag.
Maak de lasbak vast en draai de bevestigingsschroef van de lasbak stevig vast.
( 2 ) Splits met de staartjes
① Installeer de adapter en maak verbinding met de pigtails.
②Wikkel vervolgens de pigtail in de bodem of in de lasbak (het minste radium is meer dan 30 mm)
③Plaats daarna 12 optische vezels afzonderlijk in de lasbeschermingsbuizen, splits ze een voor een rechtstreeks met pigtails.
④ Verbind ten slotte andere pigtails van de drop-kabelingangspoorten met de andere kant van de adapters.
3.7 Installeer de snelkoppeling ter plaatse.
1 Leid de drop-kabel vanaf de ingang.
2 Installeer de snelkoppeling ter plaatse.
3 Verbind de snelle connector met adapters.
3.8 Dicht de kabelopeningen af.
Als de diameter van de vezelkabel kleiner is dan de diameter van de inlaat- / uitlaatpoort, moet de afdichtingstape worden gebruikt om de buitendiameter van de vezelkabel te vergroten. Don' vergeet niet om poorten met rubberen pluggen te blokkeren en alle schroeven stevig vast te draaien.
Ⅵ.Toepassingsinstructie
①Wandmontage
②Montage op paal
