NetwerkComputerRoomIgeïntegreerdWiringSstructuur,DontwerpPlanAndFutureDontwikkelingTrend
Aangezien de constructie van de computerruimte van het datacenter de overdracht van de volledige communicatiegegevens draagt, is de uitgebreide bedrading van de computerruimte erg belangrijk. In het verleden stelde het datacenter geen hoge eisen aan de uitgebreide bekabeling van de computerruimte. Zolang de apparatuur normaal kan werken, kan deze worden gebruikt met de hoge prestaties en hoge prestaties van het datacenter. Met de ontwikkeling van high-density wordt de schaal van de computerruimte steeds groter en wordt de geïntegreerde bedradingsstructuur van de computerruimte steeds complexer. Om gebruikers in staat te stellen een nette, mooie, groene en energiebesparende computerruimte te bouwen, gaat dit artikel in op de geïntegreerde bedradingsstructuur van de computerruimte, het geïntegreerde bedradingsontwerp van de computerruimte en de computerruimte. Drie aspecten, waaronder de ontwikkelingstrend van geïntegreerde bedrading, introduceren in detail hoe de computerruimte moet worden bedraden.
Wat zijn de geïntegreerde bedradingsstructuur van de computerruimte?
De geïntegreerde bedradingsstructuur van de computerruimte vereist over het algemeen een korte bedradingsafstand, een nette en ordelijke opstelling. Momenteel kent de geïntegreerde bedradingsstructuur van de computerruimte hoofdzakelijk twee soorten structuren:"田GG quot; en"井GG quot;. De GG-quote;田GG quot; structuur is meer geschikt voor circulaire computerruimte-indeling, en de"井GG quot; vorm is meer geschikt voor verticale en horizontale computerruimte-indelingen. Er zijn twee bedradingsstructuren. Kan in twee standen aan het plafond en onder de vloer worden aangesloten.

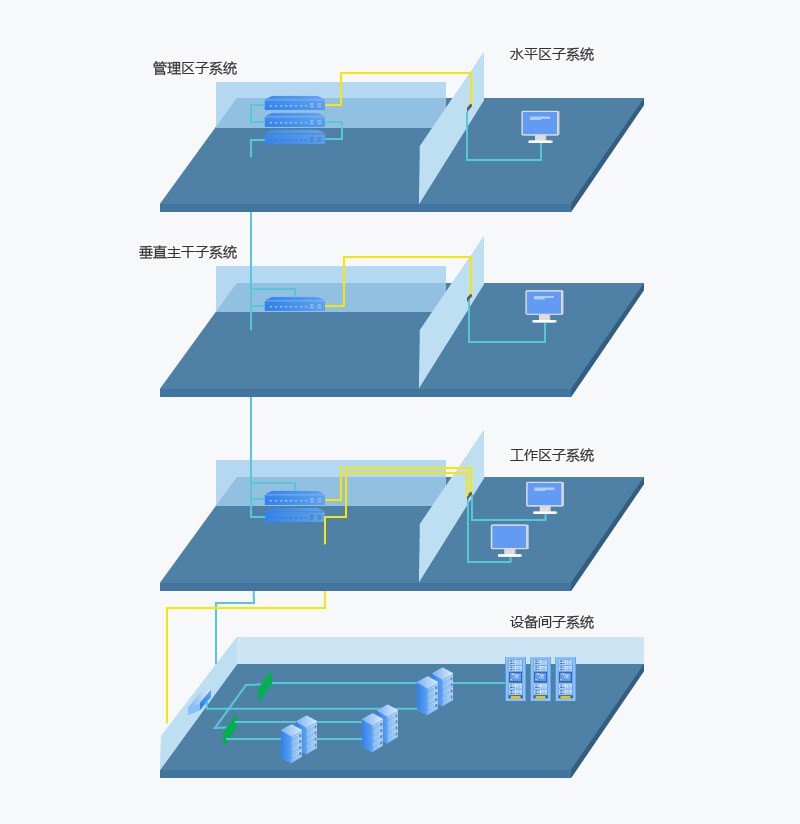

Geïntegreerd bedradingsontwerpschema voor computerruimte
De geïntegreerde bedrading van de computerruimte heeft een ingebouwd informatietransmissiekanaal en is aangesloten op het communicatienetwerk buiten het gebouw. Als centrale zenuw van het datacenter is het gerelateerd aan de werkingsstatus van het hele netwerk. Dus hoe moet de geïntegreerde bedrading van de computerruimte worden ontworpen om te voldoen aan de hoge snelheid en hoge prestatie-eisen van het datacenter?
1. Subsysteemontwerp van de werkruimte van de computerruimte
Het ontwerp van het subsysteem van de computerruimte moet gebaseerd zijn op de werkelijke situatie in het gebouw. Het werkgebied maakt gebruik van zes soorten informatiemodules om de apparatuurvereisten in het werkgebied te verduidelijken, de informatiepunten in te schatten, de kastindeling te gebruiken en de server en eindapparatuur in de computerruimte te installeren. Het informatiepunt van het werkgebied-subsysteem van de computerruimte is ontworpen als kastachtige apparatuur, inclusief serverkasten, netwerkapparatuur, enz. De serviceapparatuur wordt op een uniforme manier in de kast geïnstalleerd. Dit subsysteem van het werkgebied moet vijf kasten installeren: de eerste kast die de firewall installeert en de firewall van de volgende generatie, SSLVPN, kernschakelaars, toegangsschakelaars, cloudserviceschakelaars, alarmmodules, ingebouwde bewakings- en beheerservers, bewaking en detectie van stroomdistributie , UPS-monitoring en draadloze controllers en andere apparatuur; de tweede kabinet-geïnstalleerde server, KVM-switch, blade-server, Cloud graphics, voice boards, UPS en andere apparatuur; de derde kast is uitgerust met toetsenbord, muis, display, KVM-switch, server en andere apparatuur; de vierde kast is uitgerust met tapelibrary, opslagapparatuur, glasvezelschakelaars, UPS en andere apparatuur; de vijfde kast De kast is uitgerust met monitoren, toetsenborden, muizen, servers, firewalls, switches en andere apparatuur; daarnaast is het milieubewakingssysteem uitgerust met nauwkeurige airconditioning, temperatuur- en vochtigheidsbewaking, nauwkeurige airconditioningbewaking en ultrasone luchtbevochtigers. Bij het ontwerp van het informatiepunt dient een zekere uitbreidingsruimte te worden gereserveerd voor de uitbreiding van het geïntegreerde bedradingssysteem in de computerruimte.
2. Subsysteemontwerp van het horizontale gebied van de computerruimte
Het geïntegreerde horizontale subsysteem voor bedrading van de computerruimte omvat twee subsystemen: het spraaksysteem en het datasysteem. Het subsysteemontwerp van dit gebied moet zes soorten bedradingsproducten gebruiken (zoals zes soorten niet-afgeschermde netwerkjumpers, enz.) om een datatransmissienetwerk te bereiken met een transmissiesnelheid van 1000 Mbps. Om de flexibele uitwisselbaarheid van datapunten en spraakpunten te realiseren, moet het medium van datapunten en spraakpunten hetzelfde zijn. Tegelijkertijd, om de geïntegreerde bedrading van de computerruimte een hoge betrouwbaarheid te geven, kan de geïntegreerde bedrading van het horizontale zonesubsysteem twisted pair gebruiken met hoge redundantie en sterke anti-interferentie.
3. Ontwerp van het verticale hoofdsubsysteem van de computerruimte
Het verticale backbone-subsysteemontwerp van de computerruimte combineert de vereisten van spraakcommunicatie in het geïntegreerde bedradingsproject van de computerruimte. Het verticale backbone-spraaksysteem moet drie soorten grote logaritmische UTP-kabels gebruiken en elk spraakpunt komt overeen met een paar backbone-kabels. Overweeg tegelijkertijd de 1:1.1-ruggengraat. redundantie. Bovendien moet de data-backbone van het verticale backbone-subsysteem gebruik maken van zes-core indoor multi-mode 10 Gigabit glasvezel.
4. Subsysteemontwerp van het beheergebied van de computerruimte
Het subsysteem voor het beheer van de computerruimte omvat de configuratie van de bedradingskamer, de bedradingskast, het distributieframe voor de koperen kabel, het distributieframe voor de optische kabel en de jumper voor de managementkamer. Onder hen moet de bedradingskast netwerkkastapparatuur installeren; de netwerkapparatuur in de bedradingskast moet de 19-inch standaardmaat volgen, zodat het latere onderhoud en beheer ervoor kan kiezen om op elke verdieping verticale kasten te installeren; het koperen distributieframe is om de verticale trunkkabel en de stem aan te sluiten. Horizontale distributieframes moeten worden uitgerust met cross-connect distributieframes; verdeelkasten kunnen worden geselecteerd met 24 poorten en zes soorten afgeschermde niet-afgeschermde typen voor snelle aansluiting op netwerkapparatuur; distributieframes voor optische kabels moeten ook worden uitgerust met gestandaardiseerde 19-inch optische vezels. Draadrek om de multi-mode indoor optische vezel aan te sluiten; de optische vezelverbindingsdraad in de verbindingsdraad van de beheerskamer keurt LC duplex duplexvezeloptische verbindingsdraad goed, maar de netwerkverbindingsdraad van het gegevensdeel en het stemdeel zouden zes soorten netwerkverbindingsdraden moeten goedkeuren.
5. Subsysteemontwerp van apparatuurruimte in computerruimte
Het ontwerp van het subsysteem van de apparatuurruimte van de computerruimte wordt gecombineerd met de specificatie van het geïntegreerde bedradingsontwerp van de computerruimte. De technische ruimte moet in het midden van het gebouw worden opgesteld om het geïntegreerde bedradingsnetwerk in het hele gebouw te beheren. Tegelijkertijd kan het de hoeveelheid backbone-kabels in de interne geïntegreerde bedrading van het gebouw effectief verminderen. Het subsysteem voor de apparatuurruimte van de computerruimte omvat bedradingskasten, distributieframes voor koperen kabels, distributieframes voor optische kabels en jumpers voor de managementkamer. Onder hen zou de verdeelkast gestandaardiseerde 19-inch apparatuur moeten gebruiken voor later onderhoud en beheer; de spraakmodule, het hoofddistributieframe en het verticale trunkkabeldistributieframe zijn verbonden tussen de spraakcentrumapparatuur in het koperen kabeldistributieframe. Het wordt geleverd door het telecommunicatiebureau, dus Cat3 spraakdistributieframe en netwerkdistributieframe worden geselecteerd; het distributieframe van de optische kabel maakt ook gebruik van een 19-inch glasvezeldistributieframe, dat kan worden aangesloten op multi-mode indoor optische vezel; de glasvezeljumper in de beheerkamer gebruikt LC duplex duplex Core-vezeljumpers, maar de netwerkjumpers voor het datagedeelte en het spraakgedeelte moeten netwerkjumpers van categorie 6 gebruiken.
Voorzorgsmaatregelen voor geïntegreerde bedrading in netwerkruimte
Let bij het uitvoeren van geïntegreerde bedrading in de computerruimte op de volgende acht punten:
1. Kies de juiste kabellengte. Kies een geschikte kabellengte om te voorkomen dat kabels verstrikt raken en in de war raken als gevolg van een te lange kabel.
2. Vezeltesten. Zorg ervoor dat u de optische vezel test voordat u de bedrading bedraden en gebruik deze nadat de test is geslaagd om herbewerking te voorkomen omdat de optische vezel onbruikbaar is.
3. Let op de buigradius van de vezel. Zorg ervoor dat bij gebruik van een glasvezeljumper de buigradius van de glasvezeljumper niet groter is dan de minimale buigradius van de optische kabel.
4. Vermijd contaminatie van het eindvlak. Zorg er bij het bedraden van de optische vezel voor dat er geen vuil, aslaag en olievlekken op het uiteinde van de optische kabel zitten.
5. De glasvezel- en koperkabel moeten apart worden gelegd. Omdat koperen kabels zwaar zijn en optische vezels kunnen beschadigen, moeten ze bij de bedrading worden gescheiden.
6. De kabeldichtheid is hetzelfde. Bij het bedraden van de netwerkkabels van het horizontale subsysteem en het trunksubsysteem moet ervoor worden gezorgd dat de kabeldichtheid gelijk blijft tot aan de terminal.
7. Zorg ervoor dat de kabels voldoende ruimte hebben voor warmteafvoer. Omdat de kabel na langdurig werken heet wordt, moet er voldoende ruimte zijn voor warmteafvoer om brand te voorkomen.
8. Gebruik labels voor kabels. Op de kabels zijn labels aangebracht om de locatie van de kabels duidelijk te markeren, waardoor de bedradingsomgeving duidelijker wordt en wijzigings- en toevoegingshandelingen worden vereenvoudigd.
Wat is de ontwikkelingstrend van geïntegreerde bedrading in de computerruimte?
U zult merken dat er veel computerapparatuur (zoals UPS-apparatuur, enz.) en milieubeschermingsapparatuur (zoals speciale airconditioners in de computerruimte) in het systeem aanwezig zijn wanneer de bedrading in de computerruimte wordt geïntegreerd. Juist door deze apparatuur is de computerruimte een grote energieverbruiker geworden.
Met de krachtige ontwikkeling van moderne grootschalige datacenters en de voortdurende toename van het energieverbruik in computerruimtes in datacenters, naast het blijven verbeteren van de betrouwbaarheid van datacenterapparatuur, de oprichting van een groene, milieuvriendelijke en energiebesparende datacenter computerruimte is ook een belangrijke taak voor de geïntegreerde bekabeling van de computerruimte.
In de"Guiding Opinions on the Layout of Data Center Construction" wordt duidelijk aangegeven dat de focus op het promoten van groene datacenters en groene stroomvoorziening duidelijk vereist is, en dat de energieconsumptie-efficiëntie (PUE) waarde van nieuwe grootschalige cloud computing-datacenters moeten duidelijk 1,5 of minder bereiken. , Door transformatie en upgrade wordt de PUE-waarde lager dan 2,0.
Met de komst van het groene datacenter en de actieve roep van de rijksoverheid zullen steeds meer gebruikers overwegen om nieuwe energiebesparende technieken en energiebesparende apparatuur in te zetten om het energieverbruik van de computerruimte te verminderen bij geïntegreerde bekabeling in de computerruimte , zoals een hoogrenderend UPS-voedingssysteem, energiezuinige airconditioning voor computerruimten en intelligente verlichtingssystemen voor computerruimten, enz. Tegelijkertijd worden ook verschillende energiebesparende technologieën en energiebesparende apparatuur ontwikkeld ontwikkelde.
Om de update, upgrade en uitbreiding van apparatuur in de computerruimte te vergemakkelijken, is het passend om een bepaalde hoeveelheid overtollige ruimte te reserveren voor de ontwikkeling van verschillende systeemapparatuur in de geïntegreerde bedrading van de computerruimte, om het systeem te verminderen downtime door de geïntegreerde bekabeling van de computerruimte.
