1.Background
In feite hebben MTP / MPO-bekabelingssysteemkasten al bijna 20 jaar datacenters bediend. In dit proces neemt de inzet van MTP/MPO glasvezelbekabelingssystemen toe. Wat nog belangrijker is, omdat de optische modules die worden gebruikt door switch-, server- en opslagfabrikanten in hun apparatuur geleidelijk veranderen van 10G naar 40G en 100G, en zelfs tot 400G, is de vraag van de industrie naar MTP / MPO-glasvezelbekabelingsverbindingen steeds duidelijker geworden Het wordt steeds duidelijker.
We kunnen duidelijk zien dat ons netwerk voortdurend is geüpgraded van de vorige 2G naar de huidige 5G, dus onze vraag naar glasvezeltransmissiesnelheid en glasvezeldichtheid neemt sterk toe. Dat wil zeggen, de gerelateerde componenten van MPO / MTP en het bedradingssysteem zijn niet alleen de ontwikkelingstrend van onze netwerkimplementatie in het verleden, nu en zelfs voor een lange periode in de toekomst.
Oké, laten we het in detail introduceren. Waarom laten veel IT-ontwerpers het traditionele LC-bedradingsschema achterwege en richten ze hun aandacht op het MTP-bedradingsschema?
In feite heeft dit veel te maken met het MTP / MPO-product zelf.
Op dit moment zijn de MPO patchsnoeren op de markt geschikt voor 2-144 optische vezels, de meest voorkomende zijn 8-core tot 12-core. Als je goed naar de doorsnede kijkt, zie je dat de doorsnede van de MPO-connector netjes kleine gaatjes heeft geplaatst. Dat is eigenlijk optische vezels.
Daarom zal dergelijke vezel met hoge dichtheid veel zuiniger zijn dan gewone patchkoorden.
Een 1U-chassis, als alle LC-duplexspringers zijn geïnstalleerd, biedt bijvoorbeeld slechts plaats aan 144 vezels, terwijl MTP plaats biedt aan 864 vezels, wat bijna 6 keer zo groot is als dat van LC.
1. Stabiel en duurzaam. (Vanwege de hoge dichtheid van de optische vezel zal het productieproces ongetwijfeld zeer strikt zijn.)
2. Hoge dichtheid en uitbreidbaar. Je deze foto zien, in het midden is een 24-core MTP-jumper, maar het kan veel LC-uitvoer uitbreiden via de MPO-module. Met andere woorden, u ziet misschien slechts een paar draden in de kast van een cel, maar deze is voldoende uitgebreid om meerdere cellen op het netwerk aan te sluiten. Dit is efficiëntie.
3. Het bespaart tijd en zorgen en de implementatie-efficiëntie is hoog. Plug and play, eenvoudige bediening.
4. Betere prestaties.
Dit komt vooral tot uiting in de productparameters. De industriestandaard voor MTP/ MPO patchkoordinvoegverlies is 0,7, maar nu zijn er ultralage verlies 0,35dB, buiggevoelige MTP-patchsnoeren.
5. Kan zich voorbereiden op netwerkupgrade.
Omdat het rechtstreeks verbinding kan maken met netwerken van verschillende snelheden via optische modules.
Daarom voldoet de opkomst van MTP-technologie aan de vereisten van optische vezelsystemen met grote capaciteit en is het een ideale keuze voor datacenters om hoge dichtheid en hoge prestaties te bereiken.

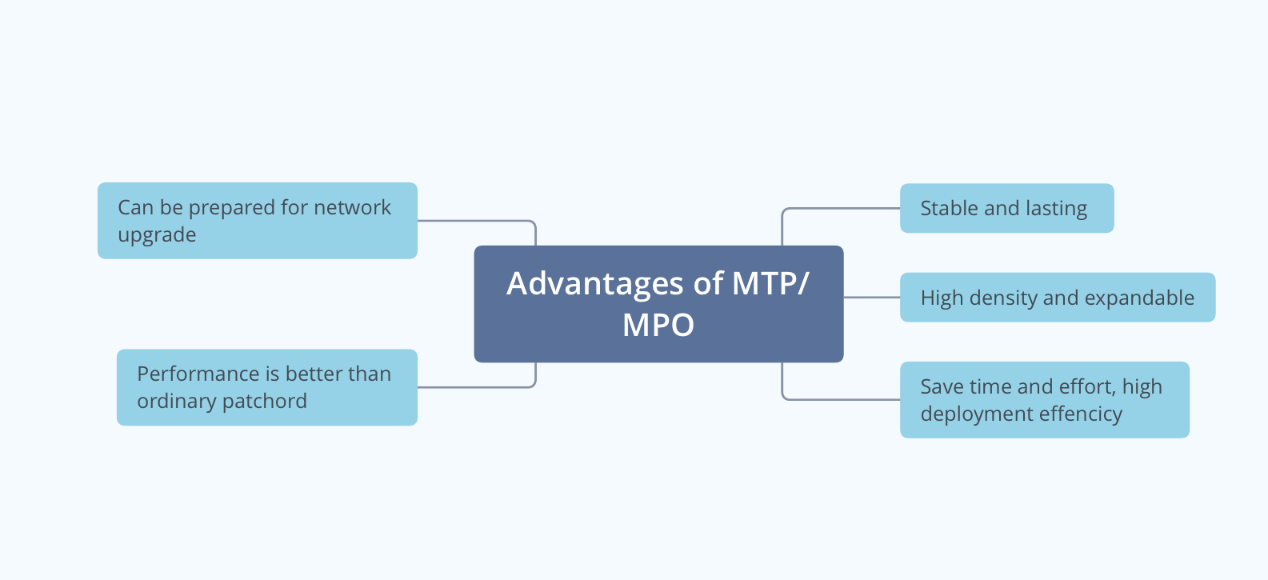

Oké, hier zal ik een samenvatting maken voor iedereen:
Het MTP/MPO-bekabelingssysteem is al meer dan 20 jaar in datacenterservice, dus het is te zien dat de status ervan blijvend is, dus het heeft veel voordelen in vergelijking met gewone jumpers:
Dit is de voorwaarde voor de geboorte van MTP/MPO producten.
2. Verschillende componenten van MTP

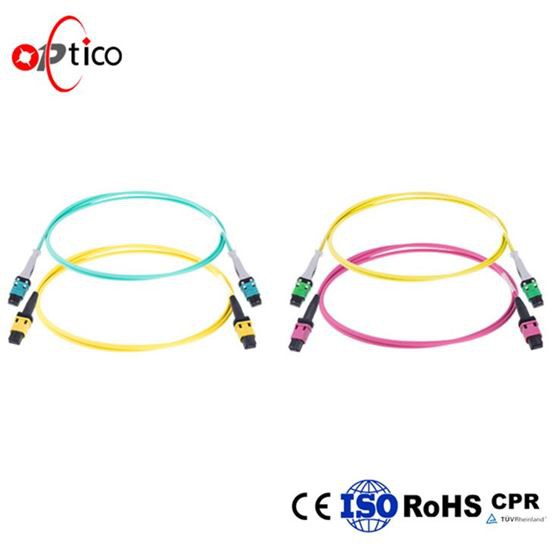

a. MTP stamkabel
De MTP backbone kabel bestaat uit een optische kabel en connectoren aan beide uiteinden. Het heeft twee hoofdtoepassingen: de ene is voor directe aansluiting van optische modules, en de andere is voor verdeelkasten of panelen om gestructureerde bedrading te bereiken. Het helpt om het backbone-netwerk snel te implementeren in een omgeving met een hoge dichtheid.
b.MTP tak patchcord
Je het zien op de omslag van het specificatieboek dat ik je net gaf. Eén uiteinde van de MTP-takpatchcordis uitgerust met een MTP-connector, die kan worden vertakt in meerdere LC-connectoren. Het getal varieert van 4, 6, 8 tot 12. Het type apparaat kan LC, SC, ST en andere typen zijn, die kunnen worden aangepast aan de behoeften van de klant. Het wordt voornamelijk gebruikt om multi-core te converterenpatchcordsin simplex- of duplexconnectoren. Deze takpatchcordis ook onderverdeeld in single-mode en multi-mode. De transmissieafstand kan worden verlengd van enkele meters tot een langere afstand. Het is een ideale keuze voor 10G-40G, 25G-100G en 10G-120G netwerkconversie.
c.MTP conversie jumper
Laat me het hebben over de MTP conversie jumper. In feite lijkt het erg op de hierboven genoemde takspringer. Het verschil is dat beide zijden MTP/MPO-connectoren zijn, maar het aantal en het type vezelkernen van de connectoren aan beide uiteinden zijn verschillend. Biedt een verscheidenheid aan aansluitmogelijkheden voor het 24-core bedradingssysteem, zoals 24 cores tot 2*12 cores, 24 cores tot 3*8 cores, 3*8 cores tot 2*12 cores en andere toepassingen.
d.MTP-adapter en MTP-adapterpaneel
MTP adapter is een complementair product van MTP glasvezel patch snoer. Uiteraard is dit MTP adapterpaneel een geüpgraded product omdat het compacter is. Het adapterpaneel kan worden gebruikt als een tussenliggend medium tussen het backbonenetwerk en de jumper, waardoor een stabielere en compactere netwerkoplossing wordt geboden.
Het is echter duur.

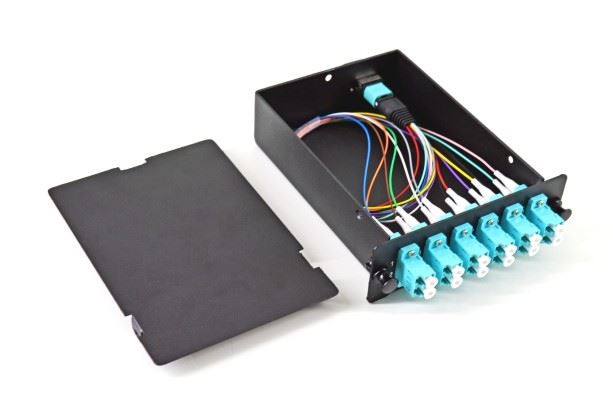

e.MTP optische vezeldistributiedoos
MTP optische vezelverdelingsdoos is een gesloten doosstructuur, over het algemeen zijn er 12 of 24 optische vezels binnen, met LC of andere types van connectoren aan de voorzijde, en MTP-connectoren aan de achterzijde, die de optische vezels van de backbonekabel in duplexspringers kunnen verdelen. Lijn.
Dus hoe wordt het voornamelijk gebruikt, kijk naar het grote scherm!
f.MTP-LC rack mount adapterpaneel
Het 96-core pre-terminated MTP-LC rack-mount adapterpaneel kan worden geïnstalleerd op een 19-inch breed patchpaneel, zodat de 96-core optische vezel direct kan worden ingezet in een 1U-rack zonder extra apparatuur. Wanneer u 10G-40G- of 25G-100G-verbindingen moet implementeren, u MTP-jumpers gebruiken om de 40G/100G-schakelpoort op de achterpoort van het paneel aan te sluiten en vervolgens de duplex LC-jumper te gebruiken om het 10G/25G-apparaat op de voorkant van het paneel aan te sluiten. De haven is prima. De achterkant van het MTP-LC rack-mount adapterpaneel heeft een flexibel verwijderbaar kabelbeheerpaneel, dat het beheer van de trunkkabel aanzienlijk vereenvoudigt, de installatie-efficiëntie helpt verbeteren en de kabelindeling optimaliseert.

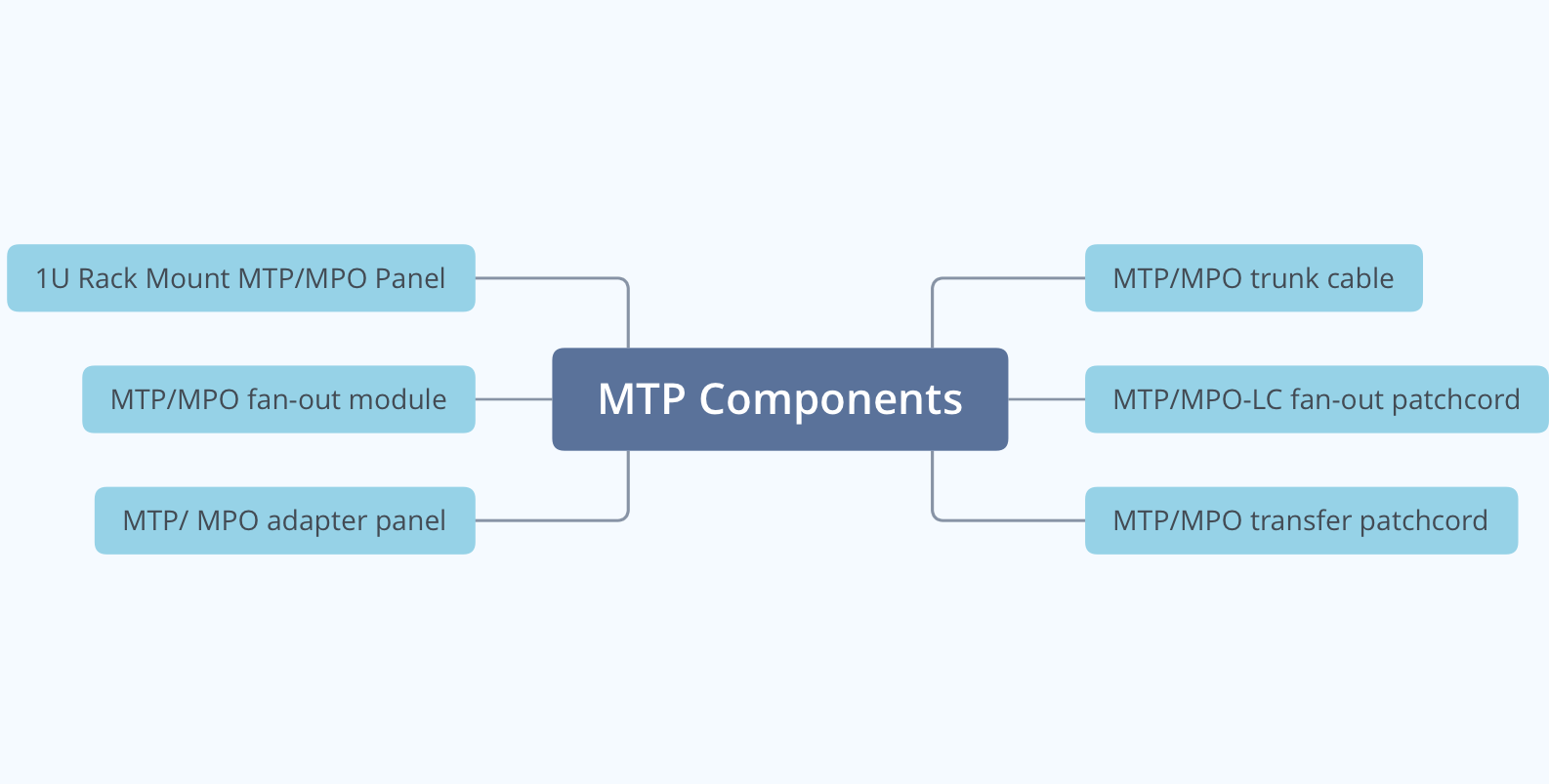

Goede MTP-componenten worden hier over het algemeen geïntroduceerd, hier is een samenvatting: In totaal worden hierboven 6 MTP-gerelateerde producten geïntroduceerd:
In feite is de belangrijkste en eenvoudigste ook MTP-jumperproducten. Mensen denken altijd na over hoe ze MTP jumper handiger, steviger, mooier, enz. kunnen maken, dus verschillende gerelateerde componenten worden afgeleid.
1. Base-8 MTP/MPO bedradingssysteem?
Base-8 MTP/MPO fiber optic patch cord is een vast MTP trunk patch snoer met polariteit B. Het maakt gebruik van 8-core MTP-connectoren om glasvezelverbindingen te vergroten. 8-core verbindingen kunnen gemakkelijk bereiken 100% van de ruggengraat vezel gebruik, zal niet andere verliezen produceren.
8-core, 16-core en 24-core MTP/MPO jumpers behoren tot het Base-8 MTP/MPO bedradingssysteem. Raad eens waarom?
Ja, want 8, 16, 24 kan deelbaar zijn door 8, zo simpel is het.
Het Base-8 MTP/MPO bedradingssysteem kan eenvoudig een 2-core bedradingssysteem voltooien. Wat is een 2-core systeem? Het is ons gemeenschappelijke duplex LC patchkoord, een 8-core MTP/MPO fiber patch snoer kan eenvoudig worden omgezet in 4 duplex LC patch snoeren.
2. Base-12 MTP/MPO bedradingssysteem

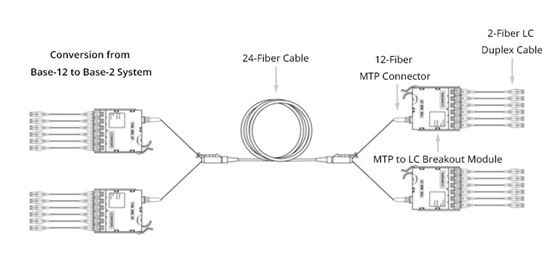

De tweede is het Base-12 MTP/MPO bekabelingssysteem, waarbij de MTP jumper een niet-vaste MTP kabel is met polariteit A in het backbone netwerk. Het maakt gebruik van 12-core MTP-connectoren om de glasvezelverbinding te vergroten. Het Base-12 MTP/MPO glasvezelbekabelingssysteem ziet er als volgt uit:
Onder hen is het backbone patchkoord 24 cores, die kunnen worden omgezet in twee 12 cores optische vezelverbindingen.
Base-12 MTP/MPO glasvezel patch snoeren kunnen ook gemakkelijk omgaan met een 2-core glasvezel bedradingssysteem, het principe is hetzelfde als hierboven.
Hoe te kiezen tussen deze twee bedradingssystemen?
We moeten rekening houden met het aspect van vezelgebruik:
De eerste is het gebruik van optische vezels. Het is goed begrepen dat als het in high-density netwerk bekabeling, Base-12 MTP / MPO glasvezel patch snoeren zijn zeker voordeliger vanwege de hoge kerndichtheid. Base-8 MTP/ MPO glasvezel patch snoeren hebben echter een beter vezelgebruik dan Base-12 MTP / MPO glasvezel patch snoeren.
Raad eens waarom?
Waarom? Omdat de meeste optische modules nu slechts 8 optische vezelinterfaces gebruiken, is er geen gestandaardiseerde optische module die 12 optische vezels kan gebruiken. Op deze manier kunnen Base-8 MTP/MPO-kabels rechtstreeks op optische modules worden aangesloten zonder optische vezels te verspillen.
Als we bijvoorbeeld een 12-core connector gebruiken waarvoor slechts acht vezels in een optische module nodig zijn, worden vier vezels verspild.
Misschien zou je zeggen dat we de hierboven genoemde conversiepatchsnoeren kunnen gebruiken om twee Base-12 MTP / MPO-glasvezelpatchsnoeren om te zetten in drie Base-8 MTP / MPO-vezelpatchsnoeren, zodat de vezel volledig kan worden gebruikt. Helaas, omdat het geconverteerde systeem nog twee koppelingen heeft, zal dit extra invoegverlies veroorzaken, waardoor de prestaties van de optische vezelspringer worden verminderd.
Daarom, omdat de vezelgebruikssnelheid van Base-8 MTP / MPO-kabel groter is dan die van Base-12 MTP / MPO-vezelspringer, is Base-8 MTP / MPO-vezelspringer een betere keuze voor MTP-bedrading met hoge dichtheid. Natuurlijk, als je het niet erg vindt om vezels te verspillen, kun je ook kiezen voor Base-12 MTP / MPO fiber jumper.
Kortom, ik heb hierboven twee veelvoorkomende MTP-bedradingssystemen geïntroduceerd, namelijk Base8-MTP-bedradingssysteem en Base-12MTP-bedradingssysteem.
Het verschil tussen de twee is het verschil in het aantal vezelkernen in de gebruikte backbone patchkoorden. Bovendien, hoewel het huidige Base12-bekabelingssysteem super gebruikelijk is, is de vezelgebruikssnelheid niet zo hoog als die van het Base8-systeem, omdat het huidige optische modulelicht De 12-core MTP niet kan worden gebruikt.
4. Oké, na zoveel gepraat te hebben, laten we de voordelen van het MTP-bedradingsschema samenvatten:
MTP-bekabeling kan worden gebruikt voor directe aansluiting van 40G-40G, 100G-100G, 200G-200G, 400G-400G, evenals upgrade- en uplinkverbinding. Het is heel gebruikelijk om MTP-bekabelingssysteem 10G te gebruiken om te upgraden naar 40G / 100G / 120G. Als u het 10G-netwerk naar een hogere snelheid wilt upgraden en zuinig, tijdbesparend en arbeidsbesparend wilt zijn, koop het dan!
Als u uplink-verbindingen wilt bereiken tussen apparaten met verschillende snelheden, zoals 25G-100G, 50G-200G/400G, 100G-400G, 200G-400G, en u efficiënt en handig wilt zijn, koop het dan!
MTP-gestructureerde bekabeling biedt een gelaagde structuur voor het netwerk en er worden meerdere verbindingsoplossingen geleverd via de convergentielaag, wat het probleem van kabel rommel kan verminderen. Wanneer het datacenter in de toekomst moet worden uitgebreid, kan een langetermijnoplossing worden gebouwd door een gestructureerd MTP-bekabelingssysteem te installeren.
