Multimode Polarisatie-ongevoelige isolator

Een optische isolator (ook bekend als Faraday-isolator) is een magneto-optisch apparaat dat bij voorkeur licht in één richting doorlaat, terwijl het licht naar achteren absorbeert of verplaatst. Het kan lichtbronnen beschermen tegen terugreflectie en signaalinterferentie, waardoor intensiteitsruis en optische schade worden vermeden.

Een optisch isolatiesysteem bestaat doorgaans uit drie hoofdcomponenten, namelijk:ingangspolarisator, Faraday-rotator, Enuitgangspolarisator (ook wel analysator genoemd). Het doel is om het lichtsignaal in voorwaartse richting te laten voortplanten en in de tegenovergestelde richting te blokkeren.

Vergeleken met een enkele-trapsisolator heeft de dubbele-trapsisolator een extra Faraday-rotator, halve golfplaat en dubbele reflectiebundelverschuiver om een hogere isolatie te bereiken. Een-trapsisolator is goed voor systemen met minder interferentie door lichtreflectie, zoals gewone communicatie, lichtbronbescherming met laag-vermogen, bescherming aan de voorkant- van de lichtbron en eenvoudige modulatiesystemen. Dual-stage isolator is meer geschikt voor systemen die bijzonder gevoelig zijn voor reflectie of een extreem hoge isolatie vereisen.

Optico levert een serie polarisatie-ongevoelige isolatoren met meerdere golflengten, waaronder 1310nm/1480nm/1550nm en L-band multi-modellen. Multi-mode polarisatie-ongevoelige isolatoren worden vaker gebruikt voor laserbescherming met hoog-vermogen, met een hoog vermogen voor verwerking en vlektolerantie. Hun gemakkelijke koppeling en hoge fouttolerantie zorgen er ook voor dat hun signaalstabiliteit tijdens bedrijf slechter is dan die van polarisatie-isolatoren met enkele modus.

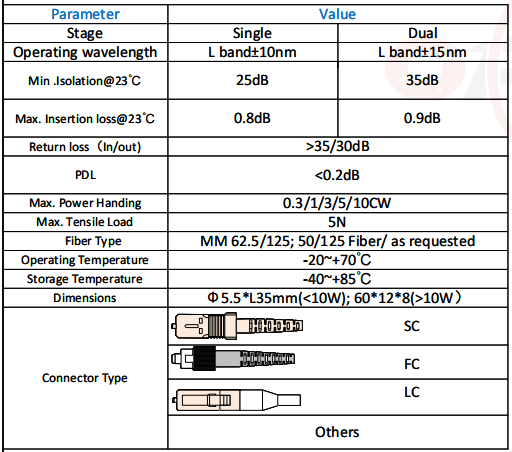

Lband specs

(Meer golflengtespecificaties in bijgevoegd gegevensblad)

Het verschil tussen optische isolatoren met één-traps en twee-traps

--- Isolatieniveau: Single-mode eentraps isolator ligt doorgaans tussen 30-35dB, terwijl tweetraps isolator tussen 45-55dB ligt

--- Invoegverlies: eentrapsisolator 0,3 ~ 0,5 dB, terwijl tweetraps 0,5 ~ 0,8 dB iets hoger is

--- Optisch vermogen: Een enkele isolator heeft een lager vermogen, terwijl een tweetraps een hoger vermogen heeft. Tweetraps is meer geschikt voor systemen met hoog vermogen

--- Kosten: tweetrapsisolator is duurder, gebruikers moeten kiezen op basis van vereisten en budget

Hoe werken isolatoren?

Tijdens gebruik passeert het binnenkomende lichtsignaal de ingangspolarisator. De ingangspolarisator blokkeert de lichtsignalen met orthogonale polarisatie, terwijl hij lichtsignalen met alleen een specifieke polarisatie doorlaat. De lichtsignalen komen vervolgens de Faraday-rotator binnen. Daar wordt het lichtsignaal over een hoek van ongeveer 45 graden gedraaid. Deze rotatie is niet-wederzijds. Het lichtsignaal wordt horizontaal gepolariseerd na de rotatie van de polarisatie. Wanneer dit horizontaal gepolariseerde lichtsignaal in achterwaartse richting wordt gereflecteerd, verwerpt de ingangspolarisator, die een verticale polarisator is, dit signaal. Ten slotte komen alleen de lichtsignalen in de voorwaartse-richting door de uitgangspolarisator.
