Productprofiel

8F MPO-MPO Mannelijke Trunk Cable OS2 is een superieure optische oplossing, ontworpen om te voldoen aan de veranderende behoeften van moderne datacenters en vezelnetwerken.

Uitgerust met krachtige MPO-connectoren, premium optische vezels van Corning en hoogwaardige Hakusan-keramische ferules, biedt 8F MPO-MPO mannelijke trunkkabel OS2 een uitstekende signaaltransmissie-efficiëntie en minimaal vermogensverlies.

8F MPO-MPO Mannelijke Trunk Cable OS2 is een kosteneffectief alternatief, met een plug-and-play-ontwerp dat netwerkinstellingen en installatietijd en -kosten opslaat in vergelijking met tijdrovende en ruimtebeleggende veldbeëindigingsmethoden.

De MPO Trunk -kabel van Opticus toont de toewijding van het bedrijf om innovatieve en aanpasbare oplossingen voor datacenters te bieden. Met zijn efficiënte installatie, aanpasbare configuraties, ruimtebesparende ontwerp en sleutelrol in krachtige links, voldoet deze trunkkabel aan de veranderende connectiviteitsbehoeften van moderne gegevensinfrastructuur.

Productspecificaties

Fysieke eigenschappen	Parameter
Vezelselling	8/12/16/24/32/48 vezels/aangepast
Vezelmodus	Sm (os2)/mm (OM3/OM4/OM5)
Type connector	US Conec MTP vrouwelijk/mannelijk; MPO vrouwelijk/mannelijk
Polariteit	Type A/B/C
Kabeljas	PVC/LSZH/OFNP
Jaskleur	Geel/Aqua/Magenta/Lime Green/Custom
Kabeldiameter (mm)	3
Minimale buigstraal	7.5
Vezel- en opstartlengte	Aanpasbaar

Optische eigenschappen	Parameter
Invoegverlies (DB)	Standaardverlies	Laag verlies	Ultra laag verlies
	Minder dan of gelijk aan 0,7	SM minder dan of gelijk aan 0,35, mm minder dan of gelijk aan 0,5	Minder dan of gelijk aan 0,25
Retourverlies (DB)	Sm groter dan of gelijk aan 60, mm groter dan of gelijk aan 20
Golflengte (nm)	SM 1310/1550, MM 850/1300
Treksterkte (n)	Op lange termijn		Korte termijn
	70N		220N
Bedrijfstemperatuur (graad)	-40 ~ +85
Opslagtemperatuur (graad)	-20 ~ +70

Productfuncties

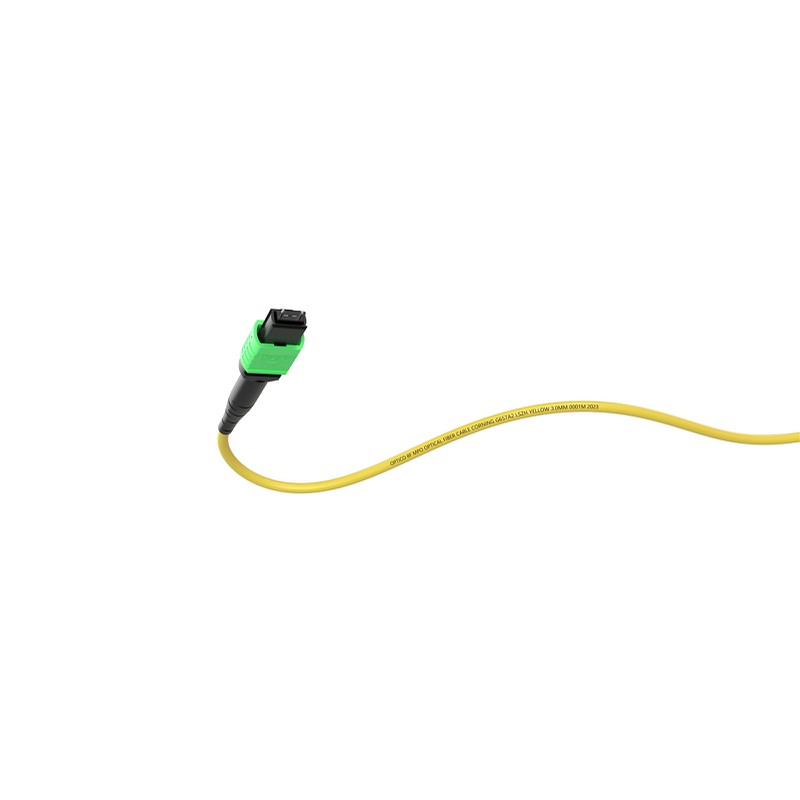

Superior MPO MTP -connector

Deze MPO/MTP-connectoren met hoge dichtheid zijn zorgvuldig vervaardigd om een minimaal insertieverlies van 0,25 dB te bereiken, waardoor minimale signaalverzwakking tijdens gegevensoverdracht wordt gewaarborgd. Bovendien hebben de connectoren pennen voor precieze vezeluitlijning, wat bijdraagt aan de stabiliteit van vezelnetwerken met hoge dichtheid.

Uniforme kwaliteit en efficiënte opstelling

Glasvezel MPO 8F Trunk Cable illustreert een uniforme kwaliteit en vergemakkelijkt een efficiënte opstelling door zorgvuldig vooraf in fabrieken te worden opgenomen. Dit pre-terminatieproces wordt met precisie uitgevoerd om een consistente kwaliteit in alle kabels te garanderen.

Uitgebreide tests

Vóór de inzet ondergaat elke Fiber Optic MPO 8F -trunkkabel uitputtende tests om zijn prestaties te valideren tegen rigoureuze industrienormen. Deze tests hebben betrekking op cruciale parameters zoals invoegverlies, rendementsverlies, polariteit en eind-face-inspectie.

Naleving van de industrie

Samen met internationale normen, waaronder IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-core en ROHS, zorgt Fiber Optic MPO 8F Trunk Cable voor compatibiliteit en handhaaft de benchmarks van de hoogste kwaliteit.

Toepassingen

Datacenter met hoge dichtheid

Backbone Network

Communicatieruimten

Connectiviteitsoplossingen

40 g trunk bekabeling oplossing

1. Kernbekabelsoplossing:
A. Kernverbindingsapparatuur
Uitrusten met een krachtige schakelaar en een40G BASE-SR4 QSFP + 850 nm 150m Optische transceiver-moduleOm 40 GB/s te bereiken.

B. Vezelverbindingsmethode
GebruikLC UPC naar LC UPC duplex OM5 multimode patchkoordenof12-core MTP-patchkoordenvoor apparatuurverbindingen.

Als alternatief kunnen we 8F MPO-MPO vrouwelijke trunkkabel OM3 gebruiken om aan te sluiten.

C. Fiber Cabling Management:
Implementeren1U Fiber Patch Paneel met 12 LC Duplex ODFEn1U rekmontheffing met hoge dichtheidmet een schuiflade om kabels te organiseren, waardoor rommel wordt voorkomen.

U kunt ook een12-poorts MTP-paneelmet een vergelijkbare rekmontage.

2. Kern om toegang te krijgen tot verbinding
Gebruik MTP OM 4 12- kernpatchkoorden om de kern- en toegangspunten aan te sluiten.

3. Toegangskabelsoplossing
Identiek aan de kernoplossing van de kern.

Certificaten

CE

Rean

ISO

ROHS

Volledige reeksen betrouwbaarheidstests van laboratorium van derden

Koppelingstest

Drop -test

Duurzaamheidstest

High-Constant Temperature and Humidity Test

Hoogconstante temperatuur- en vochtigheidstest

Hoog-laag temperatuurtest

Verliesstest

Micro -dwarsdoorsnede inspectietest

Resistent tegen herhaalde buigtest

Enkele verticale brandende test

Temperatuurveranderingstest

UV -test

Levering (7-15 dagen)

various delivery services

Opticus biedt een scala aan betrouwbare leveringsopties, waaronder luchtvracht, zeevracht, landvracht en expressverzending via vertrouwde providers zoals FedEx, DHL en UPS. Of u nu snelheid, kosteneffectiviteit of flexibiliteit nodig hebt, Opticico heeft u gedekt. Vertrouw op Opticus om uw producten te krijgen waar ze naartoe moeten, veilig en op tijd.

Hoe we u kunnen bijstaan

Snelle reactie binnen 24 uur
Één-op-één adviesdienst
Professionele technische teamondersteuning (RL kan zelfs 85 dB/ graad B -connectoren bereiken)
Super strikte kwaliteitscontrole (reële 1000 keer plug -experiment)
Enorme productiecapaciteit
Verander de prijzen nooit willekeurig

FAQ

Vraag: Hoe verbetert pre-terminatie de efficiëntie van kabelopstelling?

A: Met al bijgevoegde connectoren kunnen installateurs eenvoudig de vooraf geëindigde kabels aansluiten op de overeenkomstige poorten, waardoor het installatieproces wordt gestroomlijnd. Pre-beëindigde kabels worden geassembleerd en getest in gecontroleerde omgevingen, zoals productiefaciliteiten of workshops. Deze gecontroleerde instelling vermindert de kans op fouten tijdens het beëindigingsproces.

Vraag: Wat is de betekenis van pennen in de MPO -mannelijke connectoren?

A: De pennen, ook bekend als uitlijningpennen, zijn kleine uitstekende structuren in de MPO -mannelijke connector die de vezels van de connector nauwkeurig uitlijnen met die van de overeenkomstige vrouwelijke connector. De nauwkeurige uitlijning die door de pennen wordt gefaciliteerd, helpt signaalverlies veroorzaakt door verkeerde uitlijning van de vezels te voorkomen, waardoor een veilige en stabiele verbinding tussen de connectoren wordt bevorderd.

Q: In welke omgevingen is het OFNP -jas geschikt?

A: De OFNP -jas is geschikt voor verticale runs tussen vloeren in datacenters vanwege de hoge brandweer. OFNP -kabels zijn ontworpen om de verspreiding van vlammen te weerstaan, wat cruciaal is in verticale runs tussen vloeren. Deze eigenschap helpt de brand in een specifiek gebied te bevatten, waardoor het zich niet snel door het gebouw verspreidt. Veel rechtsgebieden en bouwcodes vereisen het gebruik van OFNP-rating kabels in plenumruimtes en verticale riserasoepassingen.
