Productprofiel

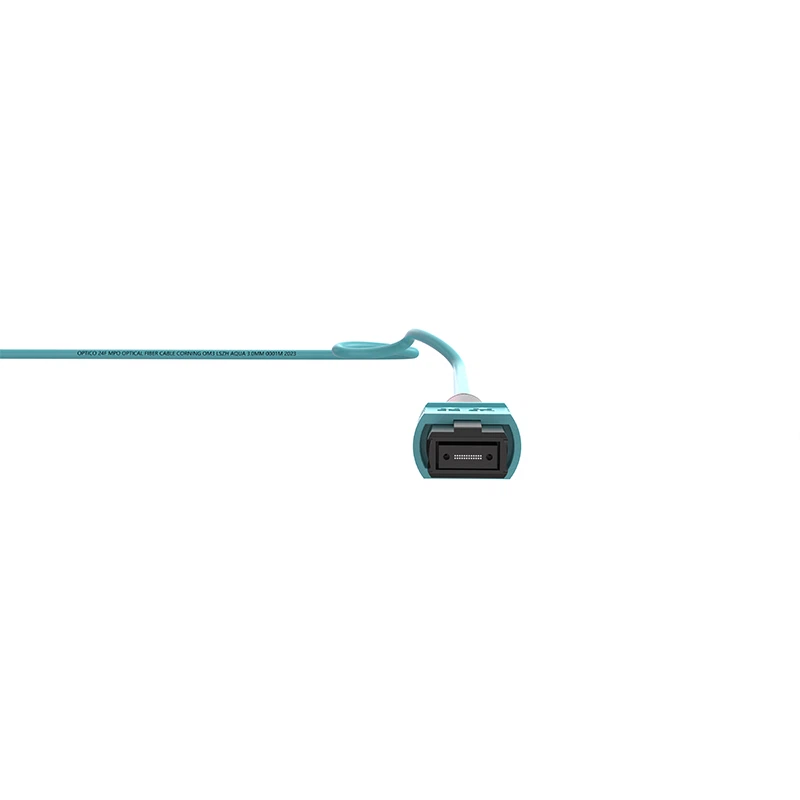

Met de MPO -connector, een lid van de MT Series -connectoren, bevat MPO naar LC Fan Out Cable twee geleidegaten en geleidepinnen.
Deze componenten van MPO naar LC Fan Out Cable maken nauwkeurige uitlijning en beveiligde verbindingen mogelijk, het minimaliseren van signaalverlies en het waarborgen van optimale prestaties.
MPO naar LC Fan Out Cable is vervaardigd met behulp van eersteklas materialen en geavanceerde productietechnieken, waardoor duurzaamheid en levensduur garandeert.
MTP -breakout -kabel is beschikbaar in verschillende configuraties, afgestemd op specifieke toepassingsvereisten.
MTP Breakout Cable biedt flexibiliteit en compatibiliteit, waardoor naadloze integratie in bestaande netwerkinfrastructuren mogelijk wordt.
Productspecificaties
| Fysieke eigenschappen | Parameter | ||
| Vezelselling | 8/12/16/24/32/48 vezels/aangepast | ||
| Vezelmodus | Sm (os2)/mm (OM3/OM4/OM5) | ||
| Type connector | Connector A: US Conec MTP vrouwelijk/mannelijk; MPO vrouwelijk/mannelijk | ||
| Connector B: LC/SC/FC/ST | |||
| Polariteit | Type A/B/C | ||
| Kabeljas | PVC/LSZH/OFNP | ||
| Jaskleur | Geel/Aqua/Magenta/Lime Green/Custom | ||
| Kabeldiameter (mm) | 3 | ||
| Minimale buigstraal | 7.5 | ||
| Vezel- en opstartlengte | Aanpasbaar | ||
|
|
|||
| Optische eigenschappen | Parameter | ||
| Invoegverlies (DB) | Standaardverlies | Laag verlies | Ultra laag verlies |
| Minder dan of gelijk aan 0,7 | SM minder dan of gelijk aan 0,35, mm minder dan of gelijk aan 0,5 | Minder dan of gelijk aan 0,25 | |
| Retourverlies (DB) | Sm groter dan of gelijk aan 60, mm groter dan of gelijk aan 20 | ||
| Golflengte (nm) | SM 1310/1550, MM 850/1300 | ||
| Treksterkte (n) | Op lange termijn | Korte termijn | |
| 70N | 220N | ||
| Bedrijfstemperatuur (graad) | -40 ~ +85 | ||
| Opslagtemperatuur (graad) | -20 ~ +70 | ||
Productfuncties
Naadloze connectiviteit
De MPO naar LC Fan Out -kabel maakt naadloze connectiviteit tussen MPO- en LC -connectoren mogelijk, waardoor compatibiliteitsproblemen worden geëlimineerd en netwerkinstallaties wordt vereenvoudigd.
Verbeterde prestaties
Met zijn precieze uitlijning en een lage invoegverlies van 0,35 dB optimaliseert de MPO naar LC Fan Out -kabel de signaaltransmissie, wat resulteert in verbeterde algemene netwerkprestaties.
MTP Fanout Cable levert betrouwbare en hoogwaardige gegevensoverdracht, het minimaliseren van signaalafbraak en het maximaliseren van de netwerkefficiëntie.
Gemakkelijke integratie
De compatibiliteit en flexibiliteit van de kabel zorgen voor eenvoudige integratie in bestaande netwerkinfrastructuren.
MTP Fanout -kabel kan naadloos worden opgenomen in verschillende netwerkopstellingen, het minimaliseren van verstoringen en het vereenvoudigen van netwerkupgrades of uitbreidingen.
Toepassing veelzijdigheid
De MPO naar LC Fan Out Cable is geschikt voor een breed scala aan toepassingen, waaronder datacenters, telecommunicatie en omgevingen met hoge dichtheid.
MTP Fanout Cable biedt een betrouwbare en efficiënte oplossing voor diverse netwerkvereisten, waardoor optimale connectiviteit en prestaties worden gewaarborgd.
Ons merkvertrouwen komt van een sterk productieteam
Toepassingen
8-core MTPMPO-takvezel Jumper realiseert directe verbinding van 40 g SR4 tot 10G SR
12-core MTPMPO-backbone jumper en 40G adapterpaneel Realiseer 10G tot 40G netwerkupgrade
40G SR4 en 12-core MTPMPO-trunk vezel jumper rechtstreeks
100% strikt getest vóór de bevalling
IL/RL -test
3D -test
Polariteitstest
Productietekening
Opticus bezit een krachtig team van ingenieurs, productie -instructietekeningen, logo's, kleuren, connectoren, het aantal cores en andere speciale vereisten kan worden aangepast.
Welkom om contact met ons op te nemen om uw speciale vereisten aan te passen.
Connectiviteitsoplossingen
10G trunk -bekabelingsoplossing
1. Core bekabelingsoplossing:
A. Kernaansluitapparatuur:
In de kernverbinding is een schakelaar uitgerust met de10g sfp + 300 m 850nmOptische transceivermodule om signalen te verzenden en ontvangen. Deze modules maken gegevensoverdrachtssnelheden tot 10 Gbps mogelijk, met een maximale transmissieafstand van 300 meter, waardoor ze geschikt zijn voor datacenters en grote netwerkomgevingen.
B. Vezelverbindingsmethode:
Connectiviteit wordt vastgesteld met behulp vanLC UPC naar LC UPC Duplex OM4 Multimode Patch CordofMTP naar LC 12F -bundelpatch -kabel.
C. Fiber Cabling Management:
24f 2 × 12f MPO-6LC MPO-cassette, met 24 lc duplex modules, wordt gebruikt samen met een1U high-density vezelbehuizing. Deze opstelling optimaliseert vezelbeheer en minimaliseert kabelrommel.
2. Kern om toegang te krijgen tot verbinding:
16f MPO-MPO vrouwelijke trunkkabel OM3of12f MTP MPO -vezelkabelKan worden gebruikt om contact op te nemen met de kernverbinding en toegangsbekering.
3. Toegangskabelsoplossing:
Dezelfde verbindingsbenadering van de kern kan ook worden toegepast op de toegangsoplossing voor toegangsbekleding, waardoor schaalbaarheid en consistentie in het netwerk worden gewaarborgd.
Certificaten
CE
Rean
ISO
ROHS
Volledige reeksen betrouwbaarheidstests van laboratorium van derden
Koppelingstest
Drop -test
Duurzaamheidstest
Hoogconstante temperatuur- en vochtigheidstest
Hoog-laag temperatuurtest
Verliesstest
Micro -dwarsdoorsnede inspectietest
Resistent tegen herhaalde buigtest
Enkele verticale brandende test
Temperatuurveranderingstest
UV -test
Koopgids
| Polariteit | Type connector | Eindoppervlak | Vezelselling | Lengte |
| A | MPO vrouw | UPC | 8 | 1m |
| B | MPO man | APC | 12 | 2m |
| C | MTP vrouw | 24 | 3m | |
| MTP mannetje | ... | ... | ||
| Aangepast | Aangepast |
Levering (7-15 dagen)
Hoe we u kunnen bijstaan
- Snelle reactie binnen 24 uur
- Één-op-één adviesdienst
- Professionele technische teamondersteuning
- Super strikte kwaliteitscontrole
- Enorme productiecapaciteit
- Verander de prijzen nooit willekeurig
