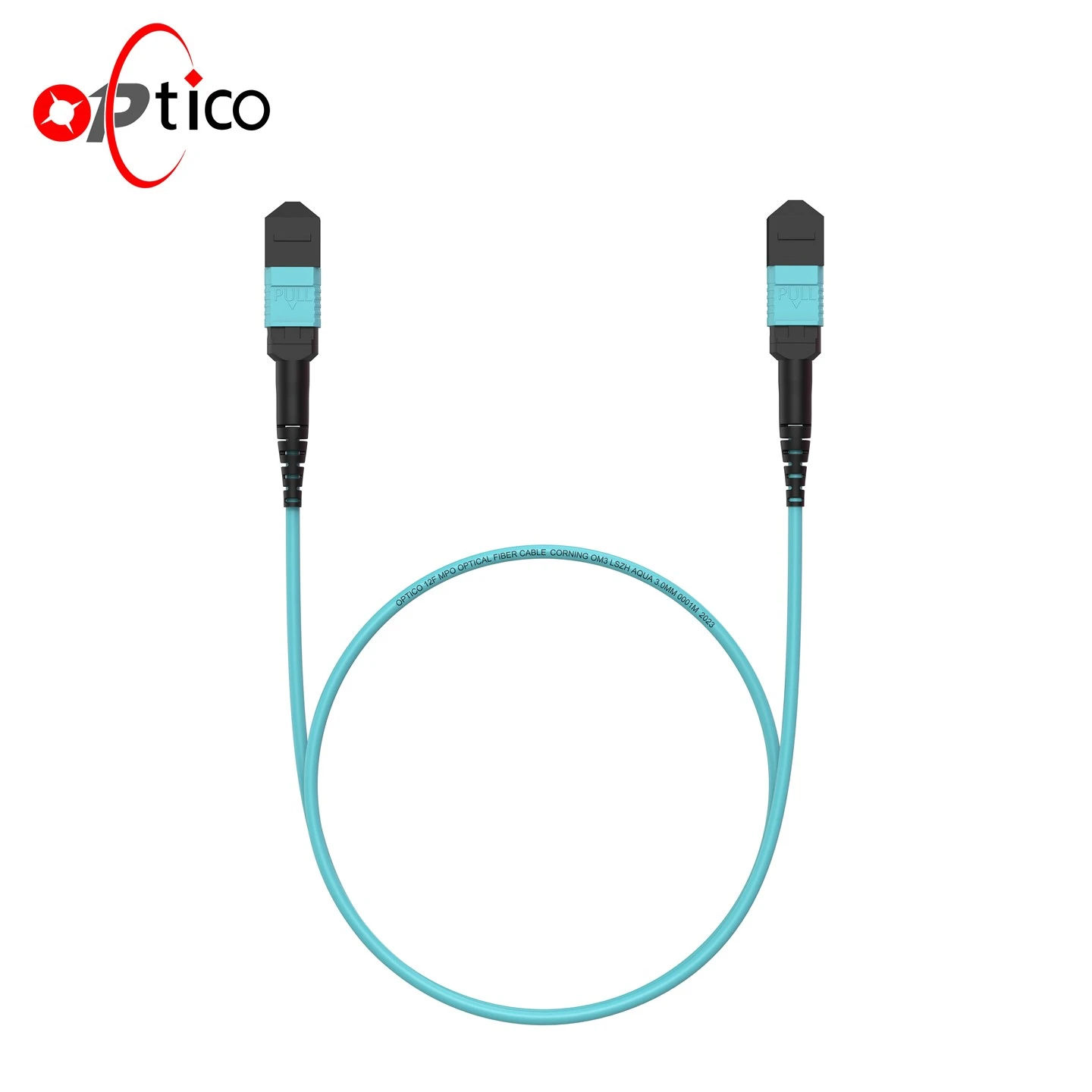

OM3 Trunk Cable Omkeerbaar 12 Fiber Optic MTP/MPO Patch Cord







De OM3-trunkkabelomkeerbare 12 glasvezel MTP/MPO-patch koord, met behulp van de innovatieve MPO (multi-vezel push on) connectortechnologie, vertegenwoordigt een hoogtepunt van oplossingen met een hoge dichtheid vezelconnectiviteit.



OM3 Trunk Cable Omkeerbaar 12 Fiber Optic MTP/MPO Patch Cord biedt naadloze compatibiliteit met verschillende transceivermodules, waardoor het een veelzijdige keuze is voor diverse toepassingen.



Of het nu gaat om FTTX -instellingen of 40/100GSFP, SFP+ omgevingen die geïntegreerde optische vezellijnen eisen, OM3 Trunk Cable Omkeerbaar 12 Fiber Optic MTP/MPO Patch Cord is ontworpen om te excelleren.

De OM3 -rompkabelomkeerbare 12 glasvezel MTP/MPO -patch koord, is MPO -trunkkabel, gekenmerkt door lage invoegverlies en hoog rendementverlies.

Optico MPO -trunkkabel heeft een invoegverlies van 0,3 dB in de multimode en 0,35 dB in de enkele modus.

Opticico MPO -trunkkabel kan worden aangepast.





Fysieke eigenschappen	Parameter
Vezelselling	8/12/16/24/32/48 vezels/aangepast
Vezelmodus	Sm (os2)/mm (OM3/OM4/OM5)
Type connector	US Conec MTP vrouwelijk/mannelijk; MPO vrouwelijk/mannelijk
Polariteit	Type A/B/C
Kabeljas	PVC/LSZH/OFNP
Jaskleur	Geel/Aqua/Magenta/Lime Green/Custom
Kabeldiameter (mm)	3
Minimale buigstraal	7.5
Vezel- en opstartlengte	Aanpasbaar
Optische eigenschappen	Parameter
Invoegverlies (DB)	Standaardverlies	Laag verlies	Ultra laag verlies
	Minder dan of gelijk aan 0,7	SM minder dan of gelijk aan 0,35, mm minder dan of gelijk aan 0,5	Minder dan of gelijk aan 0,25
Retourverlies (DB)	Sm groter dan of gelijk aan 60, mm groter dan of gelijk aan 20
Golflengte (nm)	SM 1310/1550, MM 850/1300
Treksterkte (n)	Op lange termijn		Korte termijn
	70N		220N
Bedrijfstemperatuur (graad)	-40 ~ +85
Opslagtemperatuur (graad)	-20 ~ +70







































Opticus bezit een krachtig team van ingenieurs, productie -instructietekeningen, logo's, kleuren, connectoren, aantal cores en andere speciale vereisten kunnen worden aangepast.



Welkom om contact met ons op te nemen om uw speciale vereisten aan te passen.

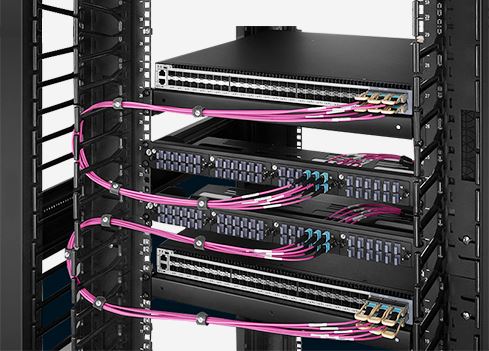

40 g tot 4x 10g interconnect



1. Kernbekabelsoplossing:

A. Kernaansluitapparatuur:
Gebruik een krachtige schakelaar in combinatie met 40G base-SR4 QSFP + 850 nm 150m optische transceivermodule voor connectiviteit van 40 GB/s.



B. Vezelverbindingsmethode: gebruikLC UPC naar LC UPC duplex OM5 multimode patchkoordenof12-core MTP-patchkoordenvoor apparatuurverbindingen.



C. Vezelkabelsbeheer: neem een12 × LC Duplex SM Fiber Adapter Panelen een1U rekmontage met hoge dichtheid met een schuifladeom kabels te organiseren en rommel te verminderen.



U kunt ook een12-poorts MTP-paneelmet een soortgelijkRekmontage behuizing.



2. Kern om toegang te krijgen tot verbinding:

Verbind kern- en toegangspunten met behulp vanMtp om 4 12- kern patch koorden.



3. Toegangskabelsoplossing:

A. Kernverbindingsapparatuur: neem een ​​krachtige schakelaar op met10G SFP+ optische transceiver -module.



B. Vezelverbindingsmethode:Gebruik LC UPC naar LC UPC duplex multimode patchkoordenof12-core MTP-patchkoordenvoor apparatuurverbindingen.



C. Fiber Cabling Management:
Implementeren1U Fiber Patch Panel, 12 LC Duplex ODFSamen met een high-dichtheid 1U rekbevel behuizing gelost met een schuiflade om georganiseerde kabels te behouden.



U kunt ook een24f 2 × 12f MPO-6LC MPO-cassette, OM3, samen met een1u rekmontage met hoge dichtheid gelost met een schuifladeOm georganiseerde kabels te behouden om rommel te voorkomen.
