Productprofiel

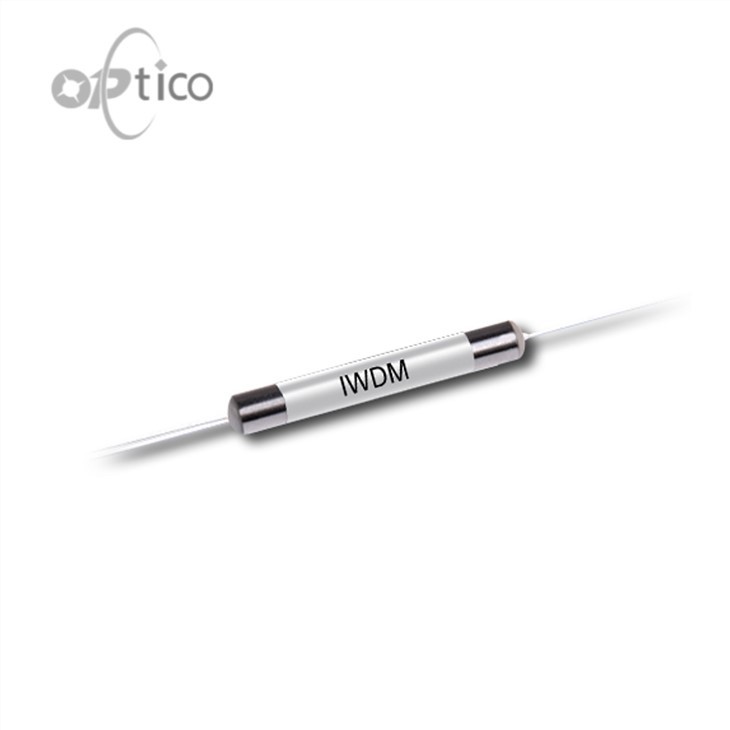

De 980/1550nm IWDM Hybrid is een geïntegreerde optische component met golflengteverdelingsmultiplexing (IWDM), ontworpen voor gebruik in glasvezelcommunicatiesystemen. Dit hybride apparaat combineert de functie van 980/1550 nm WDM en glasvezelisolator in één compact pakket. Het wordt vaak gebruikt voor transmissietoepassingen over lange afstanden, zoals pomplasers en optische versterkers, waarbij gelijktijdige versterking en signaaloverdracht nodig zijn.
OPTICO's kleine of ultra-mini IWDM hybride apparaten zijn verkrijgbaar in verschillende vormfactoren en hebben een grote optische stabiliteit en betrouwbaarheid.
Producteigenschappen
- Geminiaturiseerd pakket
Met een geïntegreerd ontwerp en een compact formaat dat de totale systeemkosten bespaart, biedt 980 1550nm IWDM Hybrid een geweldige productoplossing voor gebruik in EDFA.
- Laag insteekverlies
De reflectie-IL van {0}}nm IWDM Hybrid kan worden geregeld tot een waarde van minder dan 0.15dB, en de verzonden IL-parameter tot 0,30dB.
- Ultra-lage afwijking van de middengolflengte
De middengolflengteafwijking van de 980 1550nm IWDM Hybrid is ultralaag, waardoor nauwkeurige en betrouwbare golflengteverdelingsmultiplexing wordt gegarandeerd.
- Uitstekende stabiliteit en betrouwbaarheid
De IWDM Hybrid vlakt de versterking op de golflengteband af en vermindert de interferentie van de laser. Ook doorstaat het de PCT-experimenten van 168-uur.
Specificaties
|
Parameters
|
Waarde
|
Opmerkingen |
| Pasgolflengte (nm) | 1528-1565 | / |
|
Invoegverlies voor doorgangskanaal (dB)
|
Kleiner dan of gelijk aan 0.9 |
0~70 graden: werkelijke testwaarde
Minder dan of gelijk aan 0.85dB
|
|
Pompgolflengte (nm)
|
965~995 | |
|
Invoegverlies voor pompkanaal (dB)
|
Kleiner dan of gelijk aan 0.6 |
0~70 graden: werkelijke testwaarde
Minder dan of gelijk aan 0.4dB
|
|
Isolatie (dB)
|
Groter dan of gelijk aan 21 | 0~70 graden:1528-1565 nm |
|
Passeer kanaalgolflengte-isolatie @Pump
golflengte (DB)
|
Groter dan of gelijk aan 15 | |
|
PDL (dB)
|
Kleiner dan of gelijk aan 0.1 | |
|
Directiviteit (dB)
|
Groter dan of gelijk aan 55 | |
|
RL (dB)
|
Groter dan of gelijk aan 50 | |
|
Vermogensoverdracht (mW)
|
500 | |
|
Vezeltype
|
Pomp- en com-poort: Corning HI1060,paspoort: Corning SMF-28E | |
|
Afmeting (mm)
|
Φ5.5*38/Φ3.0*30/Φ3.0*22/Φ2.5*22 | |
|
Temperatuur (graad)
|
-40~+85 | |
Structuurtekening van producten
Ons merkvertrouwen komt van een sterk productieteam
Toepassingen
Levering(7-15 dagen)
OPTICO biedt een reeks betrouwbare leveringsopties, waaronder luchtvracht, zeevracht, landvracht en expresverzending via vertrouwde providers zoals FedEx, DHL en UPS. Of u nu snelheid, kosteneffectiviteit of flexibiliteit nodig heeft, OPTICO heeft de oplossing voor u. Vertrouw op OPTICO om uw producten veilig en op tijd daar te krijgen waar ze heen moeten.
